NC Multi Axis（エヌシーマルチアクシス）
マイリストに追加
|
| 5軸のＮＣプログラムを現場での段取りにあわせて変換 |
 |
NCMultiAxisは、5軸のNCプログラムの変換ソフトです。
加工機の回転軸と傾斜軸のずれ、CAM上での設定と異なる位置へのワーク配置、ワーク原点の設定を可能とするための変換を行います。
CAD/CAMで５軸のプログラミングを行う際は、想定する加工機の傾斜軸(4軸)と回転軸(5軸)は完全に直交しており、またワークは加工機の回転軸の中心に設置する必要があります。
ですが、実際には加工機の軸は微量にずれていることが多く、また材料をワークの中心に置くことは困難な場合が多くあります。
NCMultiAxisを使用すると、CAD/CAMで出力したNCデータを、実際の加工環境に合わせた補正を行うことができます。
特に先端点制御機能のない５軸加工機で有効なツールです。 |
メーカー/型番: NCTools
標準価格: 220,000円 (税抜き 200,000円)
販売価格:220,000円 (税抜き 200,000円)
お届け日数： ご入金確認後2日以内（土日祝日は除く） |
|
|
■ 機能概要

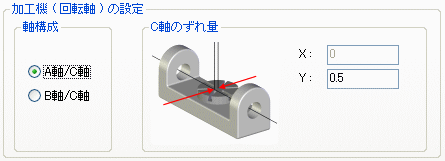

| １）加工機の軸のズレ補正 |
実際の加工機上で第４軸（A軸/B軸）と第５軸（C軸）のずれ量が測定される場合、理論上ズレの考慮されていないNCプログラムを元に加工すると、加工結果に悪影響があります。
この場合、NCMultiAxisを使うと、ずれ量を考慮したNCプログラムに補正し、加工結果を良好にすることができます。 |
| ２）ワークの配置シフト |
CAD/CAMでは、ワークを回転軸の中心に設置してプログラムすることが多いと思いますが、実際の加工現場では回転軸の中心にワークを設置することは困難なケースがあります。
この場合、NCMultiAxisを使うと、実際のワークの配置にあわせてNCプログラムを補正することができます。
CAD/CAMでNCプログラムを出力し直す必要がなく大変便利です。 |

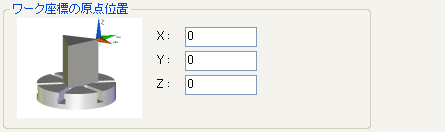

| ３）ワーク座標の原点位置を調整 |
加工原点が回転軸の中心でプログラムされたNCデータの場合、段取りが困難なケースがあります。
この場合、NCMultiAxisを使うと、ワーク上の自由な位置を加工原点としてNCプログラムを変換することができます。 |
| 対応可能なNCプログラム |
・先端点制御なしのNCプログラム(先端点制御ありでも、制御装置の設定によっては利用可能です)
・トラニオン型の5軸加工機のうち、軸構成がA軸/C軸およびB軸/C軸の加工機用NCプログラム
・回転軸が原点で交差していると仮定されている(第4軸がX軸またはY軸と一致し、第5軸がZ軸と一致している)
・ワーク座標を使用していない |
■ 動作環境
| 対応機種 | Windows |
| 対応 OS | WindowsXP/Vista/7/8/10/11 32bit/64bit |
| CPU | Pentium以上 |
| メモリ | 256MB以上 |
| ハードディスク | 100MB以上 |
| その他 | USBポート（USBハードプロテクトキー用） |
