3DTascalX V12（スリーディ タスカル エックス）
マイリストに追加
|
| 目指したのは常に「ものづくり」の道具であること |
 |
3DTascalシリーズは、見積・工法検討・データ変換・加工指示・検査など、ものづくりの製造工程を支える業界唯一の3Dデータハンドリングツールです。
その中でも、3DTascalX V11（スリーディ タスカル エックス）の最大の特徴は、中身がCADと同じ｢Parasolid(*)｣で作られていること。そのため、データ受渡し時の形状・寸法などの正確性は、群を抜いています。見るだけでは足りないがCADまでは必要無い ― そんなニーズに応えた高精度ビューアです。
本製品から3Dデータ出力（エクスポート）機能を省き、サブスクリプション形式でリーズナブルに提供される 3DTascalX/Light V11（スリーディ タスカル エックス ライト） もあります。用途や目的に応じてお選びください。
|
メーカー/型番: 3DTascalX
標準価格: 387,200円 (税抜き 352,000円)
販売価格:販売価格はオンライン自動見積りでご確認ください
* この商品をご利用頂くには、別途下記の費用が必要です。
年間保守・サポート（本体）
お届け日数： 即納 |
|
|
■ 機能概要
| コンセプトは、「ビューア以上CAD未満」 |

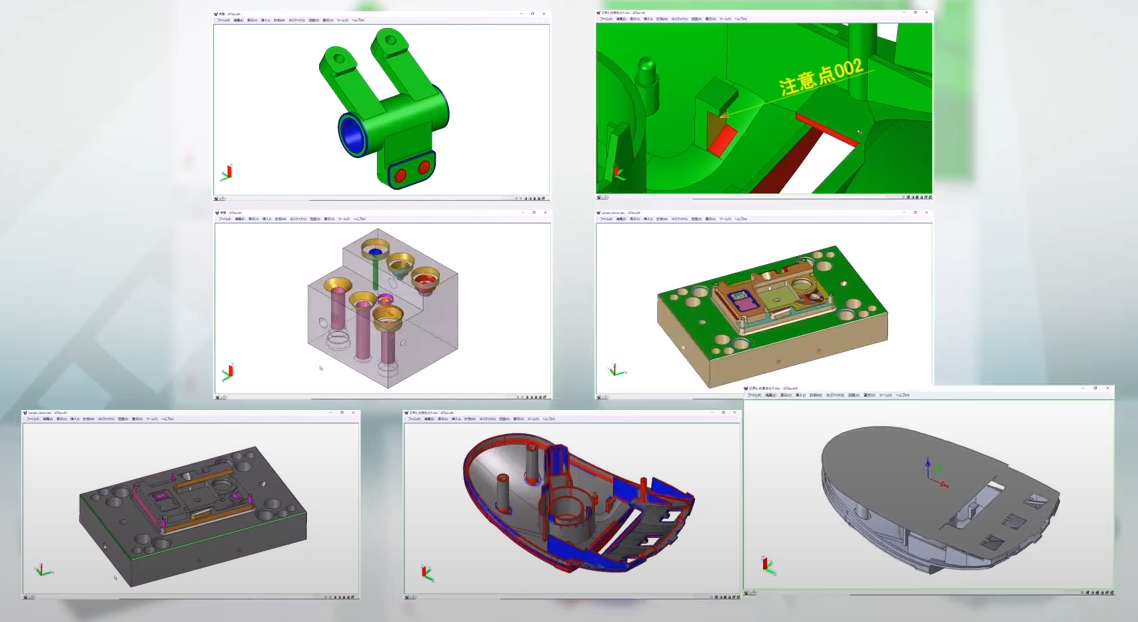

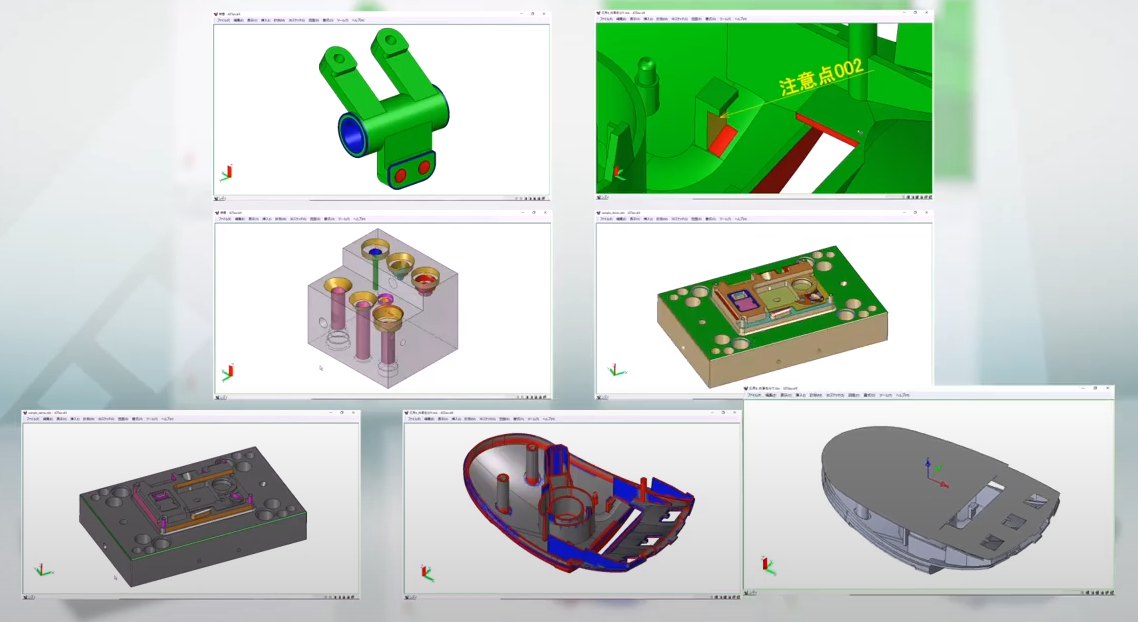

・3DCADデータの形状確認、計測、2D図面化ができます
・様々な3DCADデータの入出力が可能です
・高品質データ変換や、加工・検査でも使える高精度計測、3Dからの2D図面化
・設計変更箇所・高さ・勾配・穴・アンダーカット色分け
・投影面積、断面、表面積、質量、など多くの二次利用可能なデータ検証が可能になっています
|
| 製品の特徴 |
・3DCADデータをバッチ処理で変換ができる専用機能付
・3Dモデルを最大1/100,000,000オーダで高精度計測
・2Dデータ出力時に楕円･スプラインを近似円弧･直線へ自動補間
・設計変更箇所、高さ、勾配、穴、アンダーカットなどを色分することで視覚的に分かり易く検証可能
・無償ビューアを利用し必要最低限ライセンスで多くの情報共有可能 |

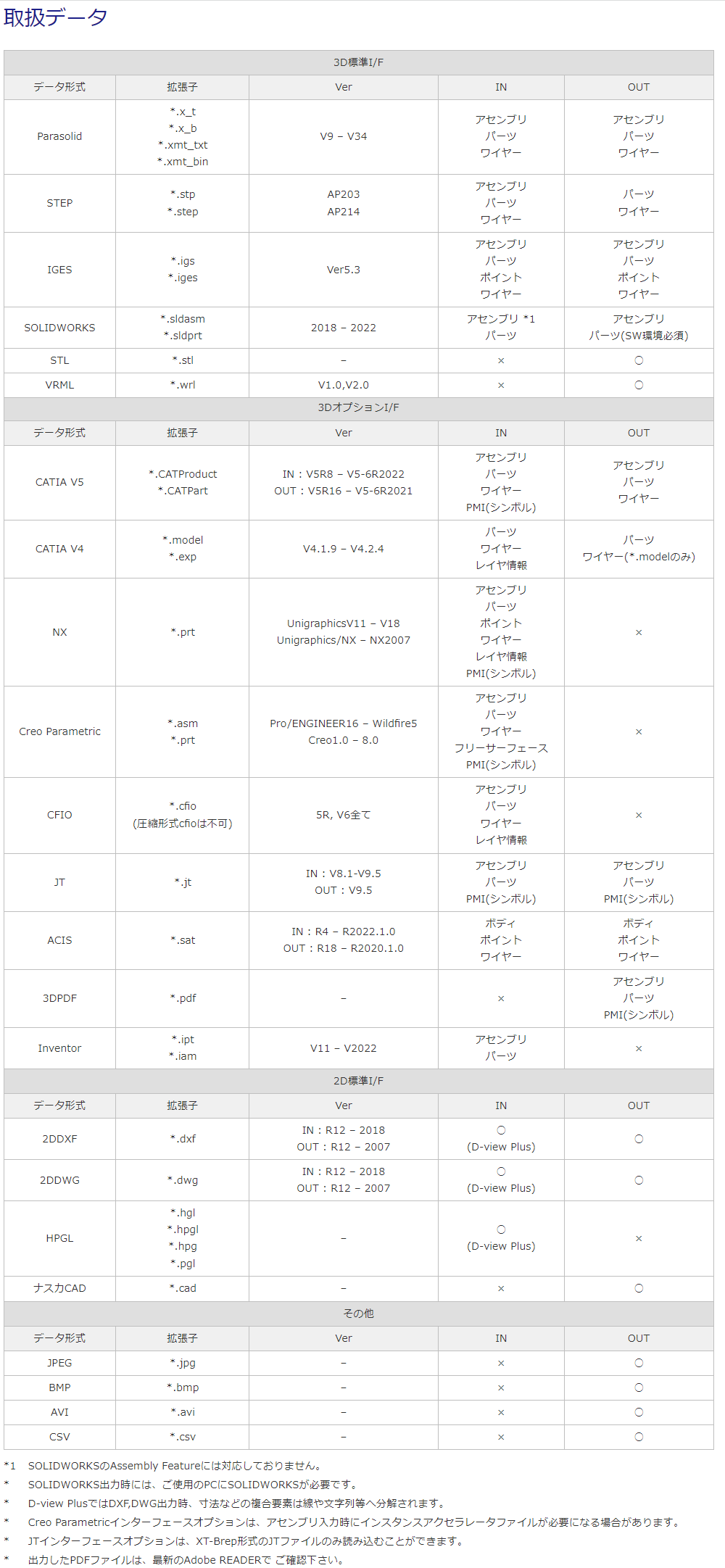

| 対応可能形式 |
・CATIA V4,V5･NX･Creo Parametric･SOLIDWORKS･Inventor･IGES･STEP･Parasolid･ACIS･CFIO･JT･3DPDF など豊富なCADデータフォーマットに対応しています。 |
| 機能一覧 |
◎表示機能
シェーディング・ワイヤー・陰線・エッジ強調各表示／パース表示／透過表示／断面表示／視点方向表示／ ダイナミック視点移動／フォーカス表示／照明／軽量化／パーツ検索／サブ画面表示
◎計測機能
距離計測／角度計測／円弧計測／面直径・半径計測／C面取り計測／自動穴寸法計測／線長計測／体積・表面積・質量計測／ 最大外形寸法／座標値／プローブオフセット座標値／検査実測値入力
◎3Dスケッチ機能
点／直線／円／スプライン線／平面／投影線・点／断面線／面の交線・中心線・UV線／エッジの線化／ 線のトリム・反転・延長・短縮・ジョイント／領域線
◎図面化機能
一括図面出力／投影図／アイソメ図／矢視図／断面図／番線／部品表／寸法／コメント／座標軸挿入／ 近似円弧化／縮尺・要素・線種・カラー対応
◎モデル操作機能
ソリッド化 (IGES→Parasolid)／面バラシ (ソリッド→シート)／すき間面張り／面のオフセット／ 自動穴埋め・手動面削除／シートの穴ループ削除／ボディチェック／パーツの色設定(面の色属性設定可能)／ 投影平面作成／面のマージ
◎移動機能
ダイレクト移動／ミラー・平行・回転移動／高さ合わせ／2軸合わせ／座標軸原点移動
◎事前検証機能
同一面高さ色分け／同一面勾配角度色分け／設計変更箇所色分け／シャドウ面色分け／ 肉厚色分け／高さ・勾配・穴色テーブル／パーツの収縮
◎その他機能
ローカル座標作成／コメント・注記作成／視点作成／プレゼンテーション作成／マークアップ作成／サムネイル表示
◎付属モジュール
3DTascalX専用無償ビューア「3DX Reader」 2次元データ専用ビューア「D-view Plus」／データ一括変換ツール「i2x Plus」／色属性変更ツール「TableEditor Plus」 |
■ 商品構成・オプション等
| 本体 |
|
必須 |
| 年間保守・サポート（本体） |
|
必須 |
| CATIA V5 (R) 年間使用料 |
|
任意 |
| CATIA V5 (W)年間使用料 |
|
任意 |
| CATIA V4 (RW) 年間使用料 |
|
任意 |
| NX (R) 年間使用料 |
|
任意 |
| Creo Parametric (R) 年間使用料 |
|
任意 |
| CFIO (R) 年間使用料 |
|
任意 |
| Inventor (R) 年間使用 |
|
任意 |
| JT (R) 年間使用料 |
|
任意 |
| JT&3DPDF (W) 年間使用料 |
|
任意 |
| ACIS (RW) 年間使用料 |
|
任意 |
| ALL インターフェースオプション 年間使用料 |
|
任意 |
■ 動作環境
| 対応機種 | Windows |
| 対応 OS | Windows10,11 Professional |
| CPU | Intel Core i5 シリーズ以上推奨 |
| メモリ | 16GB |
| ハードディスク | |
| その他 | OpenGL アクセラレータ対応グラフィックス推奨（
*OpenGL非対応のグラフィックアクセラレータをご利用の場合は3Dの描画パフォーマンスが低下する場合があります。）
インターネット接続（*ライセンスを認証する初回や保守サポート更新時のみ。オンラインPCを介して認証する代理認証機能もあります。） |
