OneCNC XR9 WireEDM Express （Professional,Expert）
マイリストに追加
|
| ワイヤー放電加工のNCプログラム作成に最適な一体型CAD/CAMシステム |
 |
ワイヤー放電加工のNCプログラム作成に最適な一体型CAD/CAMシステム。
２次元CAD機能に加え、ワイヤー加工に特化したツールパス作成機能が含まれます。
* 下の動画は英語版となっていますが、実際のソフトウェアは
メニュー、マニュアル、ヘルプなど全て日本語化されています。
詳しくはOneCNCの公式WEBサイトをご覧ください。
→ http://onecnc.co.jp/ |
メーカー/型番: OneCNC JPN
販売価格:418,000円 (税抜き 380,000円)
お届け日数： ご入金確認後2日以内（土日祝日は除く） |
|
|
■ 機能概要
| OneCNCシリーズの販売価格 |
ワイヤー放電加工製品(ランニングコストは不要)
OneCNC XR9 WireEDM Express 380,000円 （税別）
OneCNC XR9 WireEDM Professional 480,000円 （税別）
OneCNC XR9 WireEDM Expert 680,000円 （税別）
※上記はシングルライセンス1本分の製品価格です。

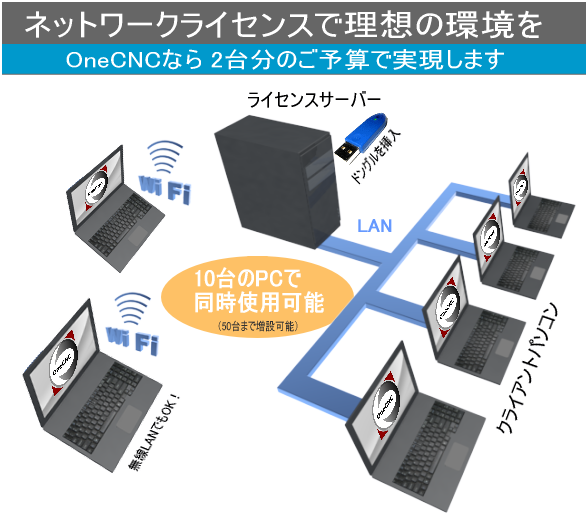

※10台のPCで同時起動可能なネットワークライセンスは、シングルライセンス2本分の価格となります。
※上記のほか、ミル、旋盤、複合旋盤、プロファイルなどの製品があります。 |
| オートナビゲーション仕様による快適操作の２次元CAD機能 |
OneCNCの全ての製品には、直感的な作図を支援するオートナビゲーション仕様が組み込まれた操作性に優れた2次元CADが標準搭載されています。寸法線はもちろん、線色、線種、線幅などの属性を定義したり、レイヤーの管理も容易で、本格的な２次元図面が作成できます。
※動画中の3Dモデリングは OneCNC XR9 WireEDM Professional,OneCNC XR9 WireEDM Expertの機能です。
|
| ワイヤー放電加工 - 加工定義 |
2軸加工
任意のダイ形状、コア形状、キャビティ形状、部品形状に対する汎用的な2軸加工ツールパスを作成することができます。形状要素数に制限はありません。テーパー角度の設定も可能で、切り落とし等の設定も充実しています。
4軸加工
複雑なテーパーを持つパートや、上下異形状の加工を行う4軸加工にも対応します。上側形状と下側形状を選択すると、自動的に同期をとりながら加工するツールパスが作成されます。制御用に上側形状と下側形状を接続することで、同期状態をコントロールすることも可能です。
※OneCNC XR7 WireEDM Professional,OneCNC XR7 WireEDM Expertの機能です。
コアレス加工
ポケット領域を加工するためのコアレス加工にも対応します。
※OneCNC XR7 WireEDM Professional,OneCNC XR7 WireEDM Expertの機能です。
|
| ワイヤー放電加工 - シミュレーション |
正確で信頼性の高い加工シミュレーションを標準で搭載しています。対象モデルとの比較も可能で、実加工前にツールパスの信頼性の確認が可能です。高性能の加工シミュレーションを活用することにより加工機の稼動効率を向上させ、生産効率を最大化することができます。
※動画中の上下異形状加工は OneCNC XR9 WireEDM Professional,OneCNC XR9 WireEDM Expertの機能です。
|
| よくある質問 |
Q. 上下異形状加工に対応していますか？
上下異形状加工は、WireEDM Professional あるいは、WireEDM Expertのグレードで対応しています。
２次元の図形からも作成することができますが、３次元CADデータからも直接、XY形状、UV形状を認識します。出力形式はX..Y..U..V..の微小直線補間となります。
Q. XYの制御面高さを指定できますか？
はい、できます。上下異形状の、上ガイド面、下ガイド面の高さを指定できます。制御面高さを変更することで、ガイド面高さのＮＣデータを出力します。
Q. テーパー加工はできますか？
角度指定によるテーパー加工に対応しています。要素ごとに任意のテーパー角度を指定することはできません。
Q. コアレス加工はできますか？
はい、できます。
Q. 自動結線ができますか？
はい、できます。加工パス回数に対応した自動結線、ON/OFFコードを出力することができます。
Q. カット回数指定はできますか？
はい、できます。パス回数の指定と、カット方向の指定が可能です。
Q. 切り残し、切り落としは、どのよう方法がありますか？
ダイ加工では「切り残し量」、「行き過ぎ量」の指定で、1stの加工の後、切り落としを行います。
パンチ加工では「切り残し量」、「戻り高さ」、「切り落とし高さ」、「切り落とし回数」の指定で、複数回の加工の後、切り落としを行います。オープン加工では「切り残し量」の指定で、1stの加工の後、切り落としを行います。また、切り落とし部のプログラムストップ、オプショナルストップについては出力コードの指定が可能です。
Q. どのようなアプローチ方法がありますか？
アプローチ方法は、直線、円弧の指定ができます。
Q. 加工工程を編集できますか？
はい、できます。作成済みの加工工程に対して、カット回数や切り落とし方法などの他、加工順を変更することができます。
Q. 電気条件テーブルは用意されていますか？
電気条件"テーブル"ではありませんが、加工パス先頭部への電気条件コード入力設定画面を用意しています。ワイヤー径、材質、板厚、カット方法や、パス回数に合わせた電気条件コードを設定することで、パス先頭部に自動的に電気条件コードを出力する |
■ 商品構成・オプション等
| 本体 |
|
必須 |
| WireEDM Professionalへのランクアップ |
WireEDM Professionalへランクアップすることにより、上下異形状加工、3次元CAD機能が追加されます。 |
任意 |
| WireEDM ExpertへのランクアップWireEDM |
WireEDM Expertへランクアップすることにより、上下異形状加工、3次元CAD機能と2次元図面化機能が追加されます。 |
任意 |
| 年間サポート契約 |
電話、FAX、Email、リモートコントロールによるオンラインサポート |
任意 |
■ 動作環境
| 対応機種 | Windows |
| 対応 OS | Windows7/8/10/11(32bit/64bit) |
| CPU | 最新のマルチコアCPUを推奨（Core-i） |
| メモリ | 3GB以上（8GB以上推奨） |
| ハードディスク | 5GB以上の空き容量 |
| その他 | USBポート（ドングル用）
グラフィックボード：NVIDIA Geforce等 推奨（DirectX）
ディスプレイ：フルHD（垂直解像度1080）推奨 |
