CIMCO Edit Ultra(シムコ エディット)NCデータ編集・検証
同時5軸まで対応したNCデータ シミュレーションソフト
CIMCO Edit Ultraは、2軸/3軸はもちろん、同時5軸までのNCデータのチェックが可能なNCシミュレーションソフトです。
Heidenhain、Siemens用NCデータ、FANUC系Gコードなど多くの制御装置に対応しており、5軸に対応した低価格なシミュレーションソフトをお探しの方に最適です。
Heidenhain、Siemens用NCデータ、FANUC系Gコードなど多くの制御装置に対応しており、5軸に対応した低価格なシミュレーションソフトをお探しの方に最適です。
メーカー/型番: CIMCO A/S
標準価格: 132,000円 (税抜き 120,000円)
お届け日数： ご入金確認後3日以内（土日祝日は除く）
標準価格: 132,000円 (税抜き 120,000円)
販売価格: 5 ％ ＯＦＦ※ご注文はお早めに！
125,400円 (税抜き 114,000円)
125,400円 (税抜き 114,000円)
お届け日数： ご入金確認後3日以内（土日祝日は除く）
機能概要
シミュレーション機能（2D/3D）
2軸/3軸では、ツールパス描画、ソリッドシミュレーション、及び設計モデルとの重ね合わせ（STL）に対応しています。
ハイデンハイン、シーメンス、FANUC系のNCプログラムをサポートします。
ハイデンハイン、シーメンス、FANUC系のNCプログラムをサポートします。
シミュレーション機能（同時5軸）
また5軸パスでは、ツールパス描画、及び設計モデルとの重ね合わせ（STL）が可能で、軌跡シミュレーションに対応しています。
ハイデンハイン、シーメンス、FANUCの5軸NCプログラムをサポートします。
FANUC 先端点制御 G43.4（WKP=0）・傾斜面加工指令 G68.2（ZXZオイラー）にも正式に対応しています。
ハイデンハイン、シーメンス、FANUCの5軸NCプログラムをサポートします。
FANUC 先端点制御 G43.4（WKP=0）・傾斜面加工指令 G68.2（ZXZオイラー）にも正式に対応しています。

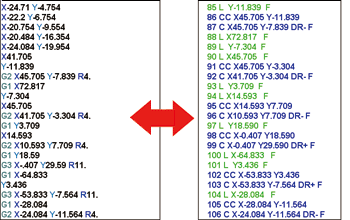

Heidenhain（ハイデンハイン）⇔ISOデータ 双方向自動変換
直線、円弧等の指令データを変換。手動編集機能との組み合わせによりISOデータとHeidenhain（ハイデンハイン）コードの変換が可能。

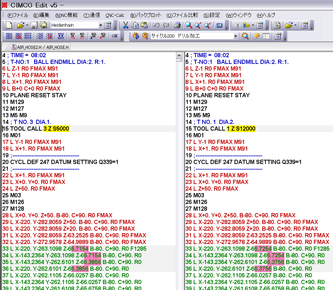

ファイル比較
２つのファイルを高速で比較し、異なっている部分をハイライト表示します。

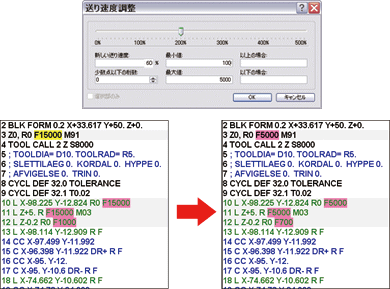

送り速度、主軸回転数変更機能
送り速度や主軸回転数を簡単に調整することができます。
データ変形移動機能
NCデータの回転、ミラー、移動、オフセット機能を装備。完成後のNCデータを加工時に移動、位置変更が可能。

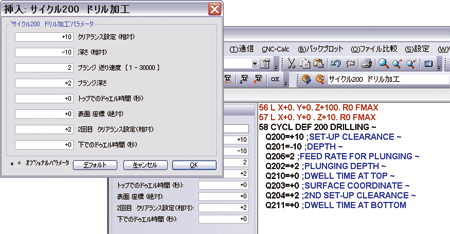

NCアシスタント
NCデータ入力をマクロ化。必要なパラメータに数値を入力するだけで、NCデータを作成できます。
その他の機能
・指令別色変更機能
・印刷機能
・検索、置換
・シーケンス番号編集（挿入・削除）
・多彩なシミュレーションモード
・簡易計算機能
・DNC通信機能（1ポート NCデータ送受信機能）
・印刷機能
・検索、置換
・シーケンス番号編集（挿入・削除）
・多彩なシミュレーションモード
・簡易計算機能
・DNC通信機能（1ポート NCデータ送受信機能）
商品構成・オプション等
| 区分 | 構成 | 販売価格(税込) |
|---|---|---|
| 必須 | 本体 | 125,400円 (税抜き 114,000円) |
| 任意 | 【本体部分】年間保守費用（初年度） 期間内の無償バージョンアップ、ハード故障時のライセンス再発行 |
33,000円 (税抜き 30,000円) |
| 任意 | CNC-Calcオプション 2次元CAD＆NCデータプログラミング |
198,000円 (税抜き 180,000円) |
| 任意 | 【CNC-Calc部分】年間保守費用（初年度） 期間内の無償バージョンアップ、ハード故障時のライセンス再発行 |
33,000円 (税抜き 30,000円) |
動作環境
| 対応機種 | Windows |
| 対応 OS | WindowsXP以上 |
| CPU | Pentium以上 |
| メモリ | １GB以上 |
| ハードディスク | 30MB以上 |
