CADTOOL フレーム構造解析12 2D
マイリストに追加
|
| 梁、トラス、ラーメン構造の解析と断面性能解析に最適！ |
 |
FEM モジュールを用いた構造計算ソフトです。
はり/ トラス/ ラーメンの実際の構造に合わせて、支持条件や荷重条件の設定ができます。また、断面形状のDXF があれば、断面性能の計算を行い、はり/ トラス/ ラーメンの構造計算に利用できます。 |
メーカー/型番:
標準価格: 41,800円 (税抜き 38,000円)
販売価格:17 ％ ＯＦＦ※ご注文はお早めに！
34,694円 (税抜き 31,540円)
お届け日数： ご入金確認後7日以内（土日祝日、メーカー休業日は除く） |
|
|
■ 機能概要
| はりのたわみ計算 |
●最大９９点までの節点支持条件や荷重条件を設定できます。
●集中荷重・曲げモーメント・分布荷重の設定ができます。
●最大たわみや曲げモーメントは計算結果で数値表示とイメージ表示をします。
●最大１８種類までの断面性能の異なる材料を使うことができます。
●ＳＩ単位/工学単位に対応。
●部材の自重を考慮可能。
●支持条件に「ばね支持」を追加。
●部材の総重量を表示できます。
■はりの計算で求められる計算結果
・最大たわみと発生位置
・最大曲げ応力と発生位置
・最大曲げモーメントと発生位置
・最小曲げ応力安全率と発生位置
■各節点に対する計算結果
・たわみ
・曲げモーメント
・せん断力
・たわみ角
・曲げ応力
・せん断応力 ・支持点反力
・曲げ応力安全率
・せん断応力安全率 |
| トラス構造の計算 |
●最大３００点までの節点支持条件や荷重条件を設定可能。
●要素最大６００までのトラス構造の解析ができます。
●ＤＸＦファイルの点情報をを読み込んで節点データを構成できます。
●荷重条件は集中荷重のみです。
●自由/固定/X固定/Ｙ固定の支持条件を設定できます。

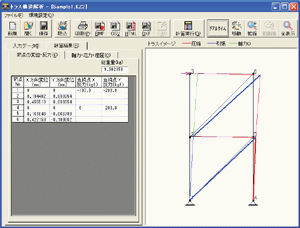

●トラスにかかる軸力が圧縮から引張かによって表示色を変えており、最大軸力のトラスを太く表示できるので、計算結果を視覚的に把握できます。
●最大２４種類までの断面性能の異なる材料を使うことができます。
●ＳＩ単位/工学単位に対応。
●部材の自重を考慮可能。
●横Ｇの影響を考慮できます。
●部材の総重量を表示できます。
■各節点に対する計算結果
・X変位
・支持点X反力・Y変位
・支持点Y反力
■各要素に対する計算結果
・軸力
・要素全長・軸応力
・座屈荷重・軸応力
・座屈安全率 |
| 断面性能計算（２次元用） |
●ＤＸＦ形式の断面図から断面性能の計算をします。
●断面性能計算機能で行なった計算結果を、はりの計算・トラス構造の計算・ラーメン構造の計算で使用する材料一覧に登録できます。
■各節点に対する計算結果
・支持点X反力
・最大曲げモーメントと発生要素No
・最小曲げ応力安全率
・支持点Y反力
・最大曲げ応力と発生要素No |
| ラーメン構造の解析 |
●最大３００点まで支持条件や荷重条件を設定可能。
●要素数最大６００までのラーメン構造の解析ができます。
●ＤＸＦファイルの点情報をを読み込んで節点データを構成できます。
●集中/分布荷重の設定ができます。
●自由/X固定/Ｙ固定/ＸＹ固定（ピン固定）/全固定の５種類の支持条件を設定できます。
●最大２４種類までの断面性能の異なる材料を使うことができます。
●ＳＩ単位/工学単位に対応。
●（新機能）部材の自重を考慮可能。
●（新機能）横Ｇの影響を考慮できます。
●（新機能）部材の総重量を表示できます。
■各節点に対する計算結果
・支持点X反力
・最大曲げモーメントと発生要素No
・最小曲げ応力安全率・支持点Y反力
・最大曲げ応力と発生要素No
■各要素に対する計算結果
・始点・終点の曲げモーメント
・始点側・終点側の曲げ安全率
・軸応力
・座屈荷重・始点・終点の曲げ応力
・軸力
・要素全長
・座屈安全率 |

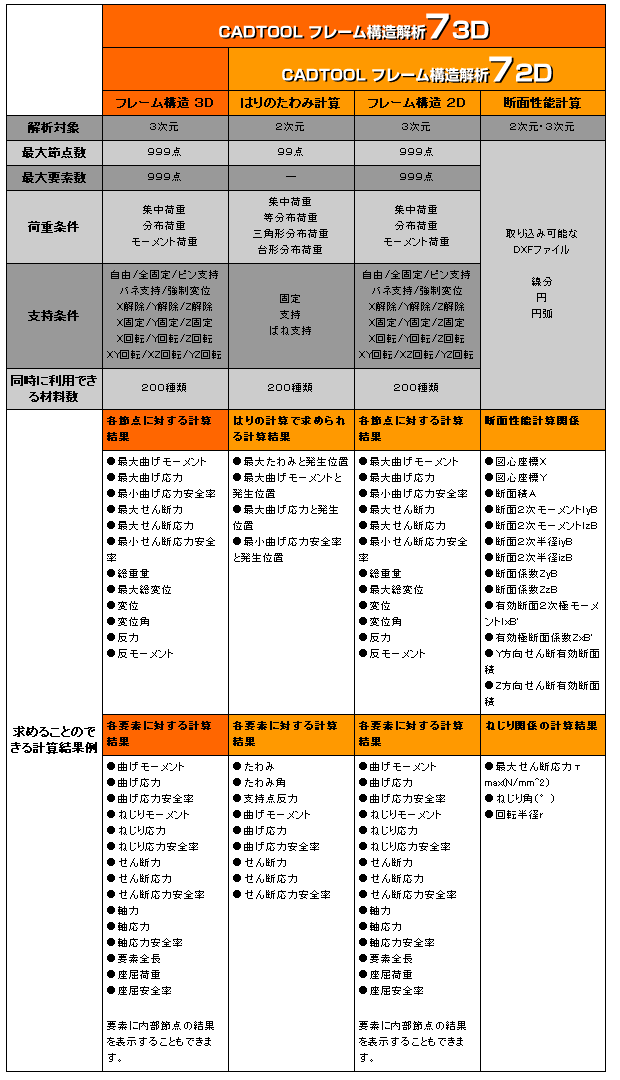

| 詳細の仕様一覧 |
本製品の仕様の詳細をご覧いただけます。 |
■ 動作環境
| 対応機種 | Windows |
| 対応 OS | Windows11/10/7 (32/64bit※) / Vista / XP / 2000 |
| CPU | Pentiumプロセッサ以上 |
| メモリ | 256MB以上 |
| ハードディスク | |
| その他 | ■ディスプレイ： 1024 x768 以上の解像度
■ＣＤ-ＲＯＭドライブ： 必須
※64bitのOSでは32bitアプリケーションとして動作確認を行っています。64bitネイティブアプリケーションとしての対応はしておりません。 |
